產品特點Product Features

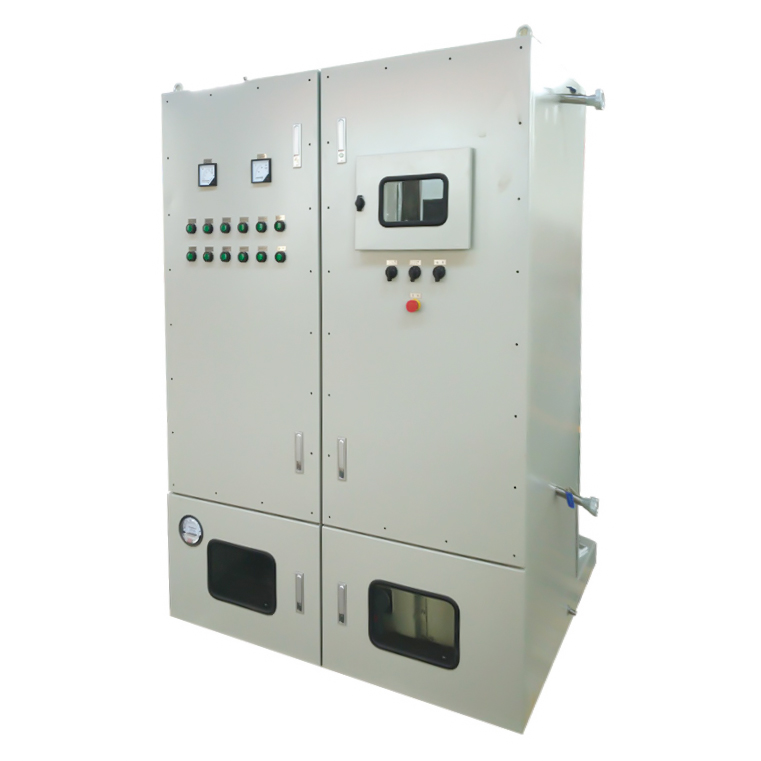

1.主副柜組合形式有上下、左右兩種，主柜為正壓密封腔，前后開門，正面設有觀察窗，副柜主要安置正壓氣路控制系統。
2.具有開機前自動換氣、換氣延時、自動補氣、自動控制正壓范圍的運行功能。
3.操作使用簡單方便、換氣結束進入正壓運行狀態。
4.具有正壓保護（上、下限），聲光報警、正壓臨界下限自動斷電、開門斷電。緊急手動斷電等安全聯鎖保護功能。
5.電纜壓緊式引入裝置。
6.產品內部可安裝各種儀表，變頻器，PLC、軟啟動器、觸摸屏、計算機控制系統，可實現就地和遠程控制。

功能介紹：

1.當氣壓高于設定最大值時，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

當氣壓低于設定最小值時，自控系統自動報警，需調整內部壓力，補氣成功時，自動恢復正常，不成功并內部氣壓降到合理壓力范圍，必要時可設置系統自動斷電

2.產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。

3.只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。

4.副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數

工作原理：

1.當氣壓高于1000Pa時，泄壓閥自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

2.當氣壓低于50Pa時，自控系統自動發出報警以及輸出報警信號，需調整內部壓力，補氣成功時，自動恢復正常，否則必要時可設置系統自動斷電（國標規定1區低壓報警需切斷柜體電源，2區低壓報警可以不切斷電源）。

3.只有柜體氣壓滿足規定的氣壓要求時，正壓吹掃控制系統會對柜體進行有效換氣（1區需置換7倍柜體自由空間，2區需置換5倍柜體自由空間），當有效換氣完成后提供信號給柜體送電。

4.正壓柜柜體內的工作氣壓為50Pa≤P≤1000Pa。

產品安裝：

1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。

2、本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。

3、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。

4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。

5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。

6、本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r(shí)，（注意：在密閉的操作室里，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體，請注意現場通風，以確保人身安全）。

7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。

8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。

型號規格含義：

PXK-□□/□/□T

特殊要求(無要求可不注)

外形尺寸:寬X高X厚

S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)

(不要求可不注)

t:通風型

b:補償型

X:箱式

Q:琴臺式

G1:柜式1（上下結構）

G2:柜式2（左右結構）

規格參數：

1、控制電源：220V 380V AC
2、運行正壓值150Pa-900Pa (＞900Pa自動排氣，＜150Pa自動補氣）
3、臨界正壓值：＞1000Pa手動排氣 ＜70pa自動切斷電源
4、氣源：不低于0.4Mpa的潔凈空氣和保護氣體
5、防爆標志：    ExpzdeibIIB T5 Gc ; ExpzdeibIIC T5 Gc
6、外殼防護等級：不低于IP54

選型表：

原理圖：

資質認證：
